光纖內窺鏡探頭導向的工作原理以及如何操作

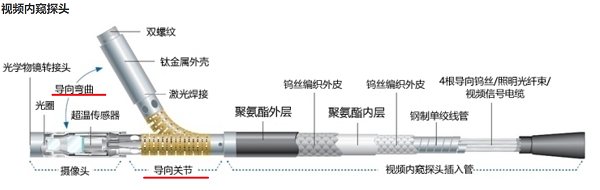

購買電子內窺鏡的用戶，都很關注探頭導向的靈活性，也有不少用戶認為只有電子視頻內窺的探頭才能靈活導向（如下圖所示），其實不然，光纖內窺鏡的探頭同樣具有導向能力，本文就來簡單聊一聊光纖內窺鏡的探頭導向。
什么是光纖內窺鏡探頭導向？
是指操作者“導向”光纖鏡的探頭，也就是讓探頭向不同的方向轉動?？此撇黄鹧鄣墓δ埽窃跈z測中卻能發揮重要的作用。檢測往往是在未知空間開展的，內部哪里有缺陷有問題，不可預知，需要檢測人員細致地對空間中的方方面面進行排查，而探頭的導向能力可以幫助檢測人員實現“一次定位，多方檢測”，從而大大減少檢測工作量。
光纖內窺鏡探頭導向的工作原理
這一點與視頻內窺鏡是類似的，是通過導向鋼絲的推拉來實現的。更具體地說，是通過一組從末梢部分到鏡體的導向鋼絲和導向部位的導向機構來實現的。操作者通過導向旋鈕或操縱桿來控制導向鋼絲的推與拉，使用鏡體上的機械鎖定裝置實現導向的鎖定。根據導向機構推拉方向的差異，對應不同導向能力的產品。例如，美國韋林品牌有4方向?qū)虻墓饫w鏡、2方向?qū)虻墓饫w鏡和非導向的光纖鏡。
如何操作光纖內窺鏡探頭導向

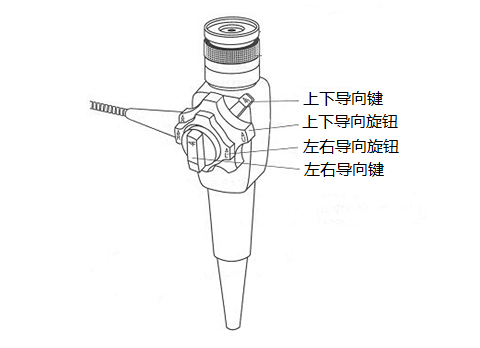

一般情況下，檢測人員通過鏡身上的按鈕或者操縱桿來控制探頭導向，不同品牌的產品在具體操作上會有一定的差別。以韋林光纖鏡為例，可以通過轉動導向旋鈕或移動操縱桿來完成探頭的導向。在雙旋鈕結構中，一個旋鈕控制左、右方向，一個旋鈕控制上、下方向。對于操縱桿結構，操縱桿可以控制上、下方向移動，通過旋轉探頭90°即可使其左、右方向移動。這兩種導向控制裝置都有一套機械鎖定機構,用鎖定機構可以定位探頭在所需的位置。在具體操作時，您也可在導向前稍微鎖緊導向，然后在達到目標后再鎖緊探頭。
需要說明的是，為了保護光纖鏡及探頭的壽命，在操作過程中不要手動彎曲成像探頭，只能使用導向控制器實現彎曲動作。而且操控旋鈕或操縱桿時，力度要適中，不要大力作用在旋鈕或操縱桿上，以避免損壞。
韋林光纖內窺鏡除了具有靈活導向能力外，在其他方面也很優秀：超細光纖直徑最小為0.4mm，滿足高難度的小口徑檢測需求；堅固耐用抗磨損；可外接成像轉換器，操作簡便；應用廣泛，是管線檢修、設備養護的生力軍。
相關推薦：韋林可導向光纖內窺鏡，結構緊湊，直徑7微米的成像纖維能幫助您看到更多細節！
