韋林 Everest Mentor Flex 是一款先進的、靈活的、可靠且耐用的工業視頻內窺鏡，包含一個景深較大且焦點固定的光學系統，由高品質CCD提供高分辨率檢測圖像，可直觀檢查渦輪發動機、機身、汽車發動機、管道、船舶、風力發電機齒輪箱等的內部環境，并針對發現的缺陷進行測量分析，其中雙物鏡測量是 Everest Mentor Flex 支持的測量功能之一。

雙物鏡測量是模擬人眼雙目成像的一種內窺測量技術，需使用專用的雙物鏡測量鏡頭，從不同角度對同一目標的立體圖像通過三角幾何關系進行測量，可在凍結的圖像或測量模式下保存的圖像上進行測量，可以測量長度、點到線距離、多線段長度、面積、以及深度。與比較測量技術相比較，雙物鏡測量不需要參照物、結果更準確，而且無需探頭與被檢測表面垂直，操作更便捷，特別是在狹小空間檢測時這一點尤為重要。

使用雙物鏡測量功能的步驟主要包括：

1. 安裝已校準的雙物鏡立體測量鏡頭。雙物鏡測量鏡頭通常由工業內窺鏡廠家進行標定，沒有標定的測量鏡頭無法保證測量準確度，測量鏡頭均有唯一序列號且與探頭標簽上序列號一致。

2. 捕捉清晰的圖像。應使鏡頭在兼顧焦距的同時盡可能接近目標，以確保待測量的缺陷在左右兩個視圖畫面均能完整且清晰地顯示，還可通過調整觀察角度降低反射對畫面清晰度的影響，這樣捕捉的內窺檢測圖像更清晰，有助于確保雙物鏡測量的精度。

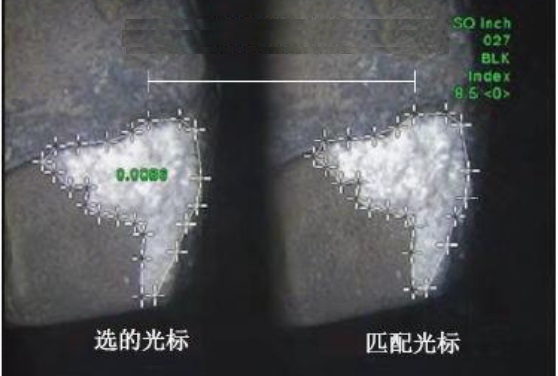

3. 選擇所安裝鏡頭的序列號，選擇測量類型并放置測量光標。根據所選測量類型/測量方法（長度、點到線距離、多線段長度、面積、深度），將左側視圖出現的光標移動到相應的位置，例如：長度類型，將光標分別放置在待測量長度的兩端即可。通常建議將左側視圖光標放置在與周?chē)袼赜休^明顯區別的位置處，以便于匹配。另外，左側視圖光標可隨時激活和移動，使用縮放功能可對激活的光標進行精確定位。

4. 正確定位匹配光標。在左側視圖中放置光標時，右側視圖中會自動生成相對應的匹配光標，Everest Mentor Flex 的雙物鏡測量系統根據所選測量類型和光標位置，利用三角幾何測量法完成測量，并輸出測量結果。在這個過程中需要關注左右側視圖中每對光標的匹配狀況，一對匹配光標的匹配程度用數字0~5標識，為了保障測量精度，通常建議匹配值應達到3或3以上。如果發現左右側光標明顯不匹配或者匹配值低于3，建議采取調整鏡頭位置、圖像亮度等措施以獲得更準確的測量結果。

以上介紹了韋林 Everest Mentor Flex 工業視頻內窺鏡的雙物鏡測量功能的使用方法。韋林 Everest Mentor Flex 是多功能多用途的可視化檢測儀器，清晰觀察的同時，支持多種測量技術。除了本文介紹的雙物鏡測量外，還有比較測量和雙物鏡三維立體測量，感興趣的讀者，歡迎咨詢北京韋林意威特工業內窺鏡有限公司。
